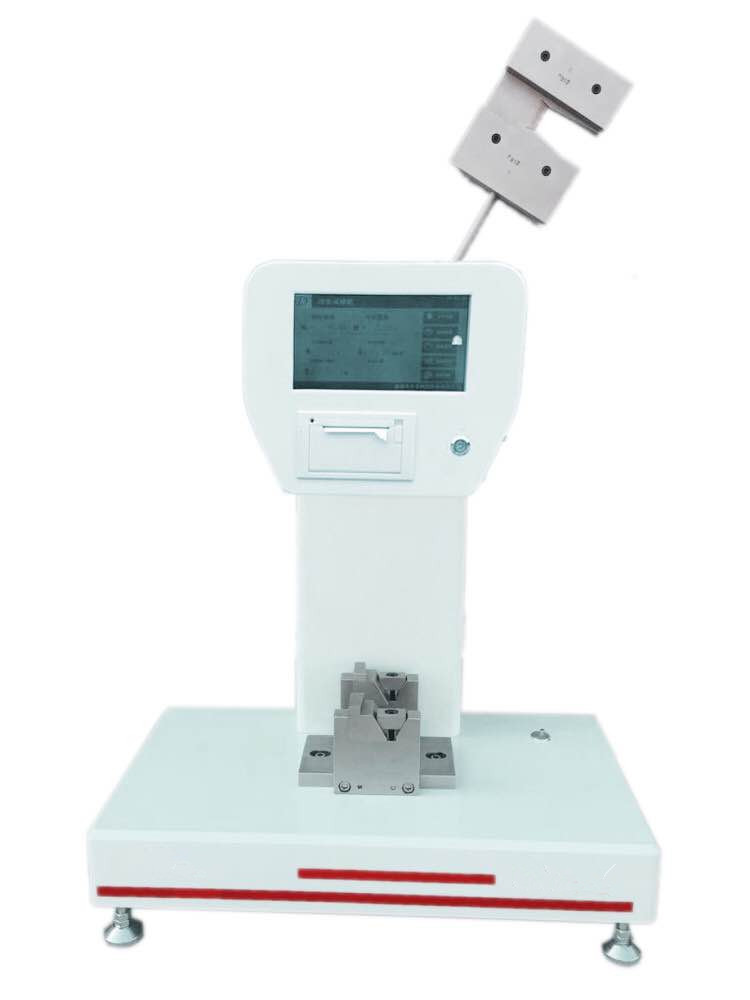

數顯簡支梁沖擊試驗機

來源：www.jianho.com????發布時間：2019-12-18 15:41 ????瀏覽次數 :

數顯簡支梁沖擊試驗機概述：
數顯簡支梁沖擊試驗機WYJ-5D主要用于硬質塑料、增強尼龍、玻璃鋼、陶瓷、鑄石、電絕緣材料等非金屬材料沖擊韌性的測定。本試驗機是化工行業、科研單位、大專院校、質量檢測部門、專業生產廠家實驗室等單位理想的試驗設備。

本試驗機為擺錘式，并由擺錘、試樣支座、能量指示機構和機體等主要構件組成，能指示試樣破壞過程中所吸收的沖擊能量。
該產品測量范圍廣，PLC觸摸屏控制及顯示,實驗結果自動計算帶有U盤存儲數據功能,可導出編輯打印,具有能量損失自動修正功能,清晰明了，操作方便，測量結果準確可靠。
數顯簡支梁沖擊試驗機符合標準：
GB/T 1043-2008 《硬質塑料簡支梁沖擊試驗方法》
JB/T 8762-1998 《塑料簡支梁沖擊試驗機》
GB/T 18743-2002 《流體輸送用熱塑性塑料管材簡支梁沖擊試驗方法》
GB/T 3808-2002 《擺錘式沖擊試驗機的檢驗》
JJG 145-2007 《擺錘式沖擊試驗機》
數顯簡支梁沖擊試驗機參數：

沖擊能量		2J、4J、5J
沖擊速度		2.9m/s
擺錘預揚角		150°
沖擊刃園角半徑		R2mm
沖擊擺力矩		pd0.5=0.26795Nm			pd1=0.53590Nm
pd2=1.07180Nm		pd4=2.14359Nm			pd5=2.67949Nm
打擊中心距		230mm
沖擊刀刃圓角半徑		（2±0.5）mm
沖擊刀刃夾角		（30±1）º
鉗口圓角半徑		（1.0±0.1）mm
鉗口支撐線間距離		62mm
刻度盤分度	能量范圍（J）：	0～0.5	0～1.0	0～2.0		0～4.0	0～5.0
	分度值（J）：	0.005	0.010	0.020		0.040	0.050
儀器尺寸		長420mm×寬250mm×高650mm
所需空間		前后0.4m, 左右1.5m,上部1.5m
電源		100VA 220VAC 50HZ

隨機配置
1、主機                                  一臺
2、沖擊擺                                  一把
3、砝碼（2J、4J、5J）                      各一對
4、固定鉗口                              一對
5、對中樣板                               一塊
6、內六角搬手 4mm、5mm、6mm               各一把
7、電源線                                   一根
試樣類型：最佳試樣為Ⅰ型
